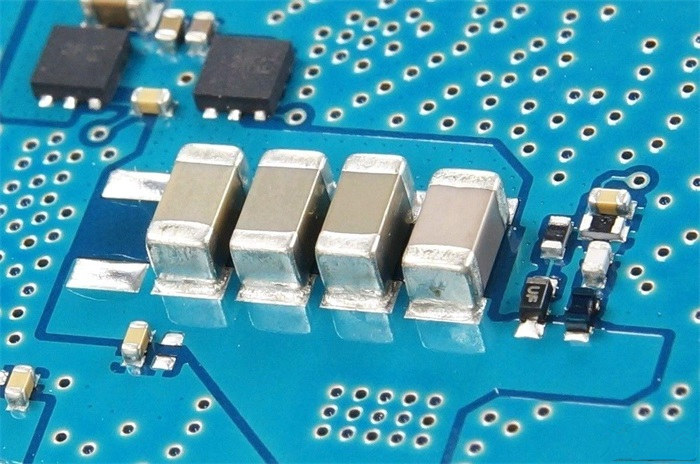

單片陶瓷電容器(俗稱貼片電容)是目前常用比較多的元器件。就國巨公司生產的貼片電容而言，有NPO、X7R、Z5U、Y5V等不同規格。不同的規格有不同的用途。

下面我們就來介紹一下常用的NPO、X7R、Z5U、Y5V的性能和應用，以及在采購中應該注意的訂貨事項，以引起大家的關注。

以上不同性能的電容，不同公司可能會有不同的命名方式。這里我們引用國巨公司的命名方法。請參考其他公司的產品手冊。NPO、X7R、Z5U、Y5V的主要區別是填充介質不同。

相同體積下，不同填充介質組成的電容器容量不同，由此產生的電容器介質損耗和容量穩定性也不同。因此，在使用電容時，應根據電容在電路中的不同功能選擇不同的電容。

NPO電容器

NPO電容適用于振蕩器和諧振器的槽路電容，以及高頻電路中的耦合電容。

NPO電容器

X7R電容器

X7R電容稱為溫度穩定型的陶瓷電容器。當溫度在-55℃至+125℃之間時，電容器容量的變化為15%。需要注意的是，此時電容容量的變化是非線性的。

X7R電容器在不同的電壓和頻率條件下容量是不同的，也是隨時間變化的，每10年變化1%ΔC，表現10年變化5%左右。

X7R電容主要用于要求不高的工業應用，當電壓變化時，電容變化是可以接受的。它的主要特點是在同樣的體積下，電容量可以做得更大。

X7R電容器

Z5U電容器

Z5U電容被稱為“通用”陶瓷單片電容。這里首先要考慮的是使用溫度范圍。對于Z5U電容來說，主要是體積小，成本低。

對于以上三種陶瓷單片電容，Z5U電容在相同體積下的電容最大。但其電容受環境和工作條件影響較大，每10年老化率可下降5%。

雖然其容量不穩定，但由于其體積小、等效串聯電感(ESL)和等效串聯電阻(ESR)低、頻率響應好，因此具有廣泛的應用。特別是在退耦電路的應用中。
